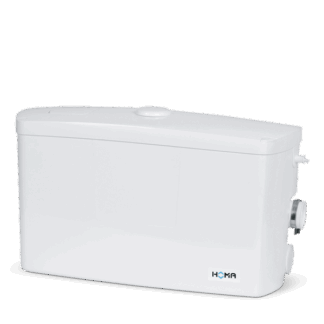

Schmutzwasser-Kleinhebeanlage SANIQUICK 1A

Beschreibung

HOMA SCHMUTZWASSER-KLEINHEBEANLAGEN

SANIQUICK 1A

Schmutzwasser-Kleinhebeanlage mit Überflur-Sammelbehälter

Einsatz

Entsorgt Waschbecken, Waschmaschine, Dusche in Räumen unterhalb der Rückstauebene des Abwasserkanals (Souterrain- oder Kellerräume) oder ohne ausreichendes Gefälle zum nächsten Abwasser – Sammelrohr. Für die Entsorgung von Sanitäreinheiten gemäß DIN EN 12050-2 ist Saniquick 1A die ideale, kostengünstige Problemlösung. Bei Erreichen eines bestimmten Wasserstandes im Behälter springt die eingebaute Edelstahl-Tauchmotorpumpe automatisch an und fördert das Medium zum nächsten Abwasserrohr, bzw. Kanal. Für die Druckleitung genügt hier bereits ein Durchmesser ab 1”. Das bedeutet geringen Aufwand auch bei nachträglicher Installation, z.B. in Altbauten. Die kompakte Bauweise erlaubt die Installation direkt unter dem Waschbecken mit minimalem Platzbedarf.

DIN EN 12050-2: Bauart geprüft und überwacht.
Fördermedium: häusliches Schmutzwasser.
Betriebsart: Aussetzbetrieb.

Bauart

• Anschlussfertige Schmutzwasser-Kleinhebeanlage, bestehend aus:
• Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoffbehälter, Volumen 11,5 Liter.
• Ein obenliegender Zulauf DN 40.
• Zwei seitliche Zuläufe DN 40 mit integrierter Rückschlagklappe, Keildichtring und Druckring.
• Druckanschluss Ø 25 mm mit eingebauter Rückschlagklappe.
• Be- und Entlüftungsöffnung mit Aktivkohlefilter.
• Pumpe: Einstufige Edelstahl-Kreiselpumpe mit horizontalem Abgang.
• Motor: Einphasen-Elektromotor.
• Thermofühler zur Temperaturüberwachung in der Wicklung.

Isolationsklasse B. Schutzart IP 68.
Edelstahl-Motorwelle, dauergeschmierte Wälzlager.
Wellendichtung: 2-fache Radialdichtung.
Niveausteuerung: Wasserstandsabhängige, pneumatische Niveausteuerung.

Werkstoffe

Sammelbehälter: Kunststoff (ABS)
Pumpengehäuse: Kunststoff, glasfaserverstärkt
Pumpenlaufrad: Kunststoff (POM)
Motorgehäuse, Motorwelle: Edelstahl 1.4301

Technische Daten
Leistungsaufnahme P1 650 W
Motorleistung P2 350W
Spannung 230V/1Ph 50Hz
Drehzahl 2900 U/min
Nennstrom 2,1 A
Anschlusskabel H 03VV-F3x0,75
Schutzart Komplett-Gerät IP 44
Gewicht 8 kg
Druckanschluss Ø 25 mm

Lieferumfang

Behälter mit Pumpe, 1,4 m Anschlusskabel mit Stecker.
