Homa Schmutzwasser-Kleinhebeanlage San.iQ one

Beschreibung

HOMA Schmutzwasser-Kleinhebeanlagen – SAN.IQ ONE

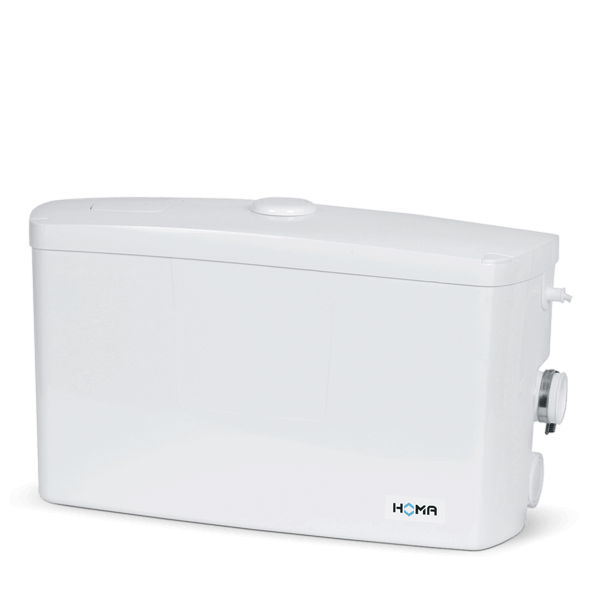

SAN.IQ ONE

Schmutzwasser-Kleinhebeanlage mit Überflur-Sammelbehälter

Einsatz

Entsorgt Abwasser aus Waschbecken, Waschmaschine, Urinal, Bidet, Dusche, Badewanne, Spülmaschine, Spüle in Räumen unterhalb der Rückstauebene des Abwasserkanals (Souterrain- oder Kellerräume) oder ohne ausreichendes Gefälle zum nächsten Abwasser – Sammelrohr. Für die Entsorgung von Sanitäreinheiten gemäß DIN EN 12050-2 ist San.iQ one die ideale, kostengünstige Problemlösung. Zusätzlich kann die Anlage auch Wasser aus Enthärtungsanlagen (Sole bis 15%), Kondenswasser aus Kühltheken und Klimaanlagen, Abwasser aus Geschirrspülern sowie Heißwasser entsorgen.

Leistungsdaten:

• Freier Durchgang 10 mm
• Druckanschluss DN 32 (Da 40)
• Förderhöhe Hmax 6,5 m
• Förderleistung Qmax 7,0 m³/h
• Motorleistung P1 0,65 kW
• Motorleistung P2 0,35 kW

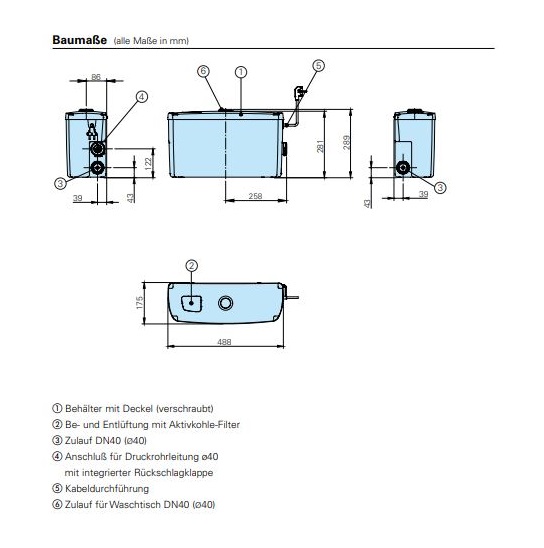

Bauart

• Anschlussfertige Schmutzwasser-Kleinhebeanlage, bestehend aus:
• Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoffbehälter, Volumen 11,5 Liter.
• Ein obenliegender Zulauf DN 40.
• Zwei seitliche Zuläufe DN 40 mit integrierter Rückschlagklappe, Keildichtring und Druckring.
• Druckanschluss Ø 25 mm mit eingebauter Rückschlagklappe.
• Be- und Entlüftungsöffnung mit Aktivkohlefilter.
• Pumpe: Einstufige Edelstahl-Kreiselpumpe mit horizontalem Abgang.
• Motor: Einphasen-Elektromotor.
• Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse B. Schutzart IP 68.
• Edelstahl-Motorwelle, dauergeschmierte Wälzlager.
• Wellendichtung: 2-fache Radialdichtung.
• Niveausteuerung: wasserstandsabhängige, pneumatische Niveausteuerung.

Werkstoffe

• Sammelbehälter: Kunststoff (ABS)
• Pumpengehäuse: Kunststoff, glasfaserverstärkt
• Laufrad: Kunststoff, glasfaserverstärkt
• Motorgehäuse und -welle aus hochwertigem Edelstahl

Technische Daten

• Leistungsaufnahme P1: 650 W
• Motorleistung P2: 350W
• Spannung: 230V/1Ph 50Hz
• Drehzahl: 2900 U/min
• Nennstrom: 2,8 A
• Anschlusskabel: H 03VV-F3x0,75
• Schutzart Komplett-Gerät: IP 44
• Gewicht: 8 kg
• Druckanschluss: Ø 40 mm

Lieferumfang

• Behälter mit Pumpe
• flexiblem Anschlussstück und Anschlussschelle
• 1,4 m Anschlusskabel mit Stecker
• Rückschlagklappen
