Aufputz-Urinal-Druckspüler SCHELLOMAT Basic SV, DN 15

Beschreibung

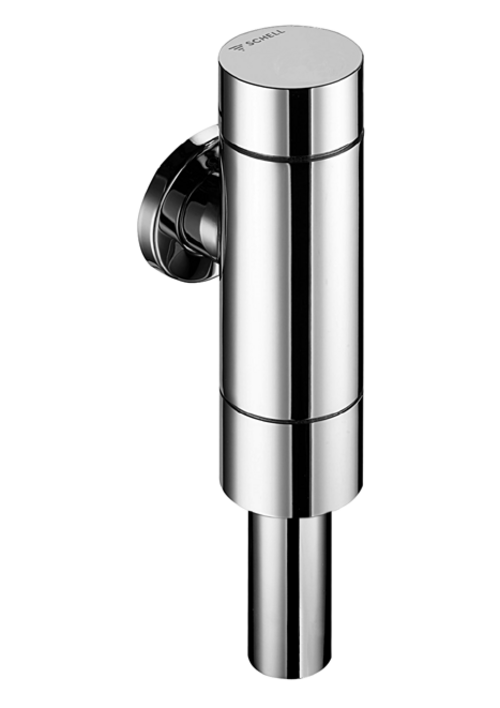

Aufputz-Urinal-Druckspüler SCHELLOMAT

• Ganzmetall-Ausführung mit Messing-Drucktaste
• Konform DIN EN 12541

1. Verwendungszweck und Einsatzbereich

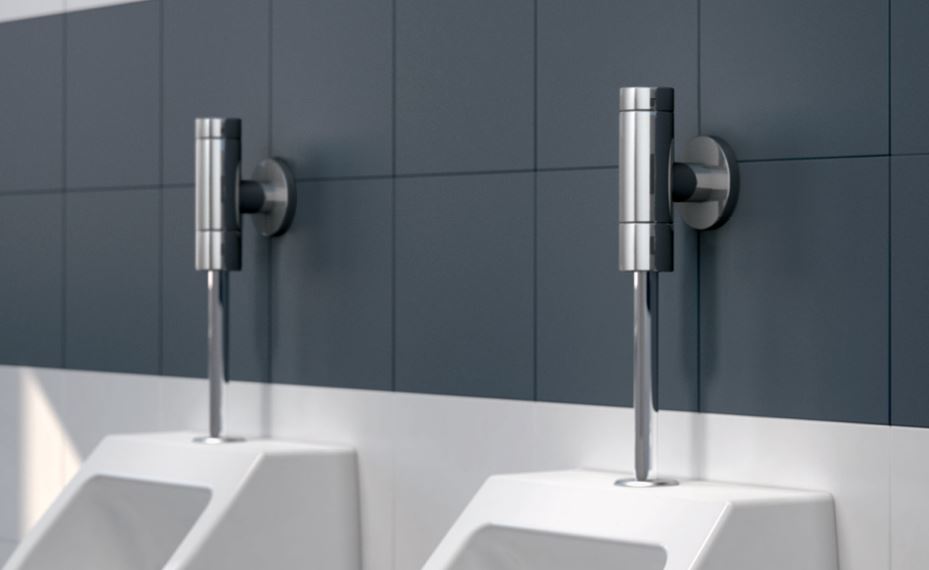

Der Aufputz-Druckspüler dient der manuell ausgelösten Wasserspülung von Urinalbecken in Sanitäranlagen. Durch seine robuste Ganzmetall-Ausführung eignet er sich ideal für den Einsatz in stark frequentierten öffentlichen, gewerblichen und halböffentlichen Sanitärräumen, wie beispielsweise in Schulen oder der Gastronomie.

2. Funktionsprinzip (Selbstschluss-Technologie)

• Auslösung: Die Spülung wird mechanisch durch das Drücken der Messing-Drucktaste gestartet.
• Automatischer Stopp: Nach dem Loslassen der Taste schließt die integrierte Kunststoff-Selbstschlusskartusche den Wasserfluss nach einer definierten Zeit selbstständig. Dies verhindert unkontrolliertes Nachlaufen und spart effektiv Wasser.
• Betriebssicherheit: Ein integrierter Düsenbohrungs-Vorfilter in der Kartusche schützt das Ventil vor Schmutzpartikeln im Wasser und sichert eine dauerhafte Funktion.

3. Regulierungs- und Wartungsfunktionen (SV-Ausstattung)

• Integrierte Vorabsperrung (Serviceventil): Das Kürzel „SV“ steht für das eingebaute Service-Absperrventil. Damit lässt sich der Wasserzulauf direkt an der Armatur für Wartungsarbeiten oder den Kartuschentausch absperren, ohne dass die Hauptwasserleitung des Gebäudes geschlossen werden muss. [7, 8]
• Einstellbare Spülmenge: Die Spülmenge ist bedarfsgerecht im Bereich von 1,0 bis 6,0 Liter einstellbar, um eine optimale Reinigung bei minimalem Wasserverbrauch zu gewährleisten.

4. Normen, Sicherheit und Werkstoffe

• Konformität: Die Armatur erfüllt vollumfänglich die Anforderungen der DIN EN 12541 für Druckspüler.
• Trinkwassersicherheit: Alle wasserführenden Teile bestehen aus Messing, welches den strengen Vorgaben der deutschen Trinkwasserverordnung (TrinkwV) entspricht.
• Schallschutz: Die Armatur ist der Geräuschklasse II zugeordnet und garantiert einen geräuscharmen Betrieb.

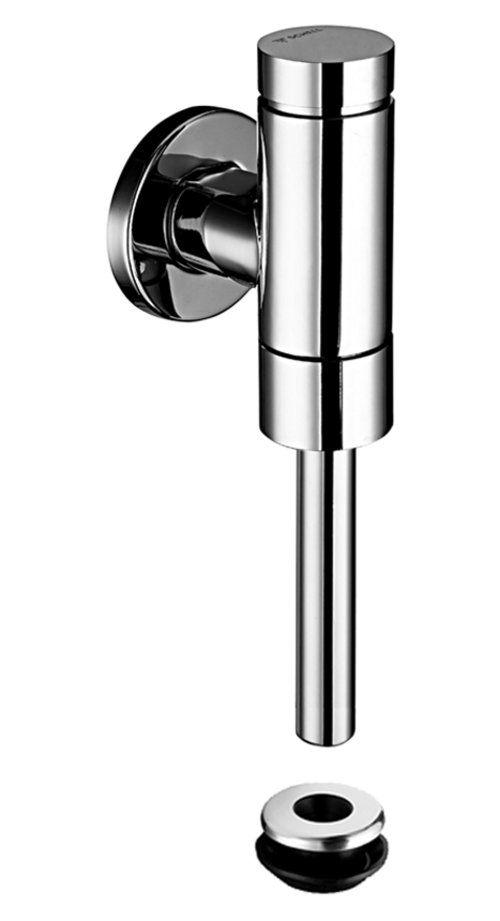

Lieferumfang

• Aufputz-Urinal-Druckspüler
• Selbstschlusskartusche mit Düsenbohrungs-Vorfilter
• Vorabsperrung
• Urinal-Innenverbinder

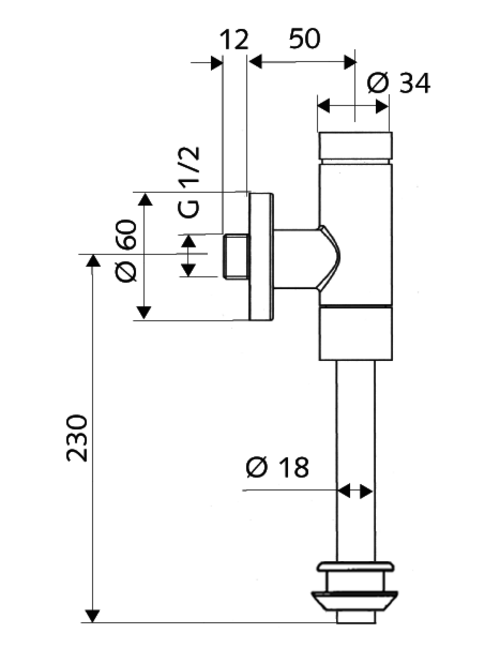

• Schubrosette Ø 60 mm
• Spülrohr Ø 18 mm x 193 mm

Technische Daten

• Fließdruck: 0,8 – 5,0 bar
• Max. Ruhedruck: 8 bar
• Anschluss: DN 15 G 1/2 AG
• Abgang: Innenverbinder Ø 43 mm (Spülrohr Ø 18 mm)
• Spülstrom: max. 0,3 l/s
• Spülmenge einstellbar: 1,0 – 6,0 l
• Werkstoff: Gehäuse Messing, wasserführende Teile Messing konform TrinkwV,
• Kunststoff
• Oberfläche: chrom
• Zertifikate: PA-IX 9892/II, DIN-DVGW
• Geräuschklasse: II, bei 100% Durchfluss
