RM-16A UNTERPUTZRELAIS MIT 16A SCHALTLEISTUNG – RELAISMODUL

Beschreibung

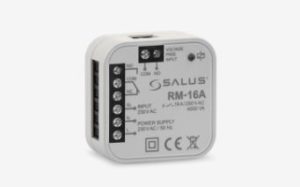

Relaismodul SALUS Controls
RM-16A

Das Relaismodul RM-16A wird zum Ein-/AUS-Schalten elektrischer Geräte verwendet.

Dank der geringen Größe kann es in Unterputzdosen installiert werden oder überall dort wo das Gerät eine maximalen Last von 16A zu regeln hat.

• Unterputzmontage
• nur im Innenbereich anwenden

Anwendungsbeispiele für andere SALUS-Produkte:

1. Steuerung der Heizung (AN-AUS-Typ) durch Anschluss von 230 V Thermostaten wie z.B. VS30/HTRP/BTRP durch das Relaismodul RM-16A.

2.Steuerung eines Festbrennstoffkessels (der einen NC/COM-Kontakt erfordert) durch Anschluss des Thermostats mit NO/ COM-Ausgang (z.B. SALUS 091FL) durch das Relaismodul RM-16A.

3. Anschließen eines Geräts, das mehr Leistung benötigt als das Relais des Thermostats verarbeiten kann. Maximaler Strom Verbrauch darf 16A nicht überschreiten.

4. RM-16A Relaismodul ermöglicht den Anschluss von mehr Aktoren oder Geräten außer thermoelektrischen Aktoren (z.B. Pumpen, Absperrventile, elektrische Heizmatten) zur
Klemmleiste (z.B. SALUS KL06/KL08NSB/ KL08RF), um das interne Relais zu entlasten.

Technische Daten:

INSTALLATION: Unterputz

SPANNUNGSVERSORGUNG:         230V

FÜR FUSSBODENHEIZUN:  Ja

FÜR ELEKTRISCHE HEIZUNG:       Ja

AUSGANGSSPANNUNG:                 Potentialfrei

PRODUKTFAMILIE:               Elektr. Heizung verdrahtet

GARANTIE:                5 Jahre

ABMESSUNGEN:      47x47x20

SPANNUNG:              230V

MAXIMALE STROMSTÄRKE:          16A

EINGANGSSPANNUNG:                  230V

ELEKTRISCHE ANSCHLÜSSE:       L/N/SL/NC/COM/NO

ANSCHLUSSKLEMMEN:                  L/N/SL/NC/COM/NO

Werksnummer: 999992
